TALKIE WALKIE EXTRA PLAT + BATTERIES - Talkie-walkie OREGON SCIENTIFIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Oregon Scientific
Modèle	TALKIE WALKIE EXTRA PLAT + BATTERIES (TP391)
Type de produit	Talkie-walkie (émetteur-récepteur portable)
Dimensions (H x L x P)	120 x 42 x 20 mm
Poids (sans batterie)	70 g
Alimentation	Batterie rechargeable lithium-ion 3,7 V - 720 mAh
Fréquences	446,00625 à 446,09375 MHz (bande PMR446)
Canaux	8
Codes CTCSS	38
Modulation	FM
Puissance d'émission RF	500 mW @ 4,5 V CC
Puissance audio	125 mW
Fonctions principales	Appel, VOX, Double surveillance (DW), Scan, Verrouillage des touches, Bip Roger
Niveaux VOX	3
Tonalités d'appel	10
Affichage	Écran LCD rétroéclairé
Antenne	Intégrée
Connecteurs	Prise casque / chargeur
Batterie incluse	Oui (lithium-ion 3,7 V - 720 mAh)
Chargeur inclus	Non (adaptateur secteur et base de connexion non fournis)
Entretien	Nettoyer avec un chiffon humide. Ne pas utiliser de solvants, benzène ou diluant.
Sécurité	Ne pas exposer à l'eau, l'humidité ou aux sources de chaleur. Ne pas réparer soi-même.
Réparabilité	Contacter le revendeur ou un réparateur qualifié. Utiliser des pièces recommandées par le fabricant.
Conformité	CE (directive 1999/5/CE)

FOIRE AUX QUESTIONS - TALKIE WALKIE EXTRA PLAT + BATTERIES OREGON SCIENTIFIC

Comment changer la batterie ?

Éteignez l'appareil. Ouvrez le couvercle du compartiment de la batterie. Insérez la batterie lithium-ion en respectant les polarités (+ et -). Refermez le couvercle jusqu'au clic. Utilisez uniquement une batterie 3,7 V 720 mAh recommandée.

Comment régler le volume ?

Utilisez les touches + (augmenter) et - (diminuer) situées sur le côté de l'appareil pour ajuster le volume.

Comment verrouiller les touches ?

Appuyez sur la touche Menu pendant 1,5 seconde. L'icône de verrouillage apparaît à l'écran. Les touches restent verrouillées sauf PUSH TO TALK et la touche d'alimentation.

Comment utiliser la fonction VOX ?

Branchez un casque compatible (optionnel). Appuyez quatre fois sur Menu jusqu'à ce que le niveau VOX clignote. Utilisez + ou - pour choisir un niveau (0= désactivé, 1= haute sensibilité, 2= normale, 3= faible). Appuyez sur PUSH TO TALK pour confirmer. Vous pouvez aussi régler le temps de latence (1 à 5 secondes) en appuyant une cinquième fois sur Menu.

Comment sélectionner un canal ou un code CTCSS ?

Appuyez sur Menu une fois pour le canal, deux fois pour le CTCSS. Le numéro clignote. Utilisez + ou - pour modifier. Appuyez sur PUSH TO TALK pour confirmer. Pour communiquer, tous les talkies-walkies doivent être sur le même canal et le même code CTCSS (0 pour aucun code).

Comment appeler un autre talkie-walkie ?

Assurez-vous d'être sur le même canal et code CTCSS. Appuyez sur la touche d'appel (icône de sonnerie) pour émettre une tonalité d'appel. La tonalité retentit simultanément sur votre appareil et celui du destinataire.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est correctement installée et complètement chargée. Si le problème persiste, retirez la batterie pendant deux minutes puis réinsérez-la pour réinitialiser l'appareil.

Comment nettoyer l'appareil ?

Utilisez un chiffon humide (non trempé). N'utilisez jamais de décapant, benzène, diluant ou aérosol. Évitez de rayer l'écran LCD avec des objets durs.

Quelle est la portée maximale ?

La portée dépend des conditions environnantes (terrain, obstacles). En conditions optimales (dégagé), la portée peut atteindre plusieurs kilomètres, mais en milieu urbain ou boisé, elle est réduite. La puissance d'émission est de 500 mW (conforme à la réglementation PMR446).

Comment réinitialiser l'appareil ?

Pour réinitialiser les paramètres par défaut, retirez la batterie et débranchez tout chargeur. Attendez plusieurs minutes avant de remettre la batterie. Cela efface les réglages personnalisés.

MODE D'EMPLOI TALKIE WALKIE EXTRA PLAT + BATTERIES OREGON SCIENTIFIC

Vue avant 1 Vue arrière 3 Symboles de l'écran à cristaux liquides 4

Précautions 5

Mesures de sécurité 5 Prendre soin de votre produit 5 Précautions 5

Pour commencer 6

Alimentation 6 Allumer/Eteindre l'appareil 8 Volume 8 Réinitialiser 8 Pour parler à un autre émetteur-récepteur 8 Pour appeler un autre émetteur-récepteur 9 Pour activer le verrouillage de l'écran à touches 9

Menu des options 10

Sélectionner un canal ou CTCSS 11 Tonalité d'appel 12 Niveau VOX/temps de latence 12 Bip Roger 14 Double surveillance 14

Déclaration de conformité - EU 18

Nous vous remercions d'avoir sélectionné le produit TP391 de Oregon Scientific. Cet appareil est un talkie-walkie portable, facile à utiliser, dont vous pouvez vous servir pour communiquer avec votre famille ou vos amis dans des centres commerciaux, des parcs d'attractions, lors d'événements sportifs, à la plage, dans la forêt etc. Vous pouvez également vous en servir comme instrument de communication lors d'une surveillance du voisinage.

L'émetteur-récepteur compte 8 canaux et 38 codes CTCSS (système squelch à tonalités codées). Si quelqu'un autre utilise le même canal que vous, vous pouvez sélectionner un autre canal ou utiliser la fonction CTCSS. Parlez à une autre personne si vous êtes toutes les deux réglées sur le même canal et/ou le même code CTCSS.

Veuillez noter que l'utilisation de cet appareil est soumise aux réglementations en vigueur dans le pays dans lequel il est utilisé.

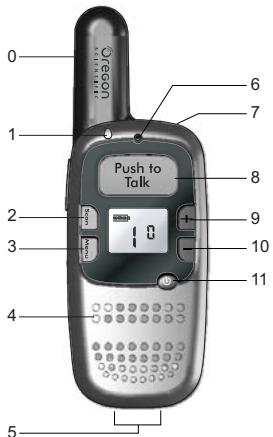

VUE avant

N°.	DESCRIPTION	FONCTION
0	Antenne	Reçoit et transmet des signaux
1	Indicateur DEL	S'allume lorsqu'un signal est en cours de transmission
2	Scan	Recherche automatiquement un canal/ Contrôle le bon fonctionnement du canal actuel
3	Menu	Fait défilier les options du menu/ Verrouille et déverrouille l'écran à touches.
4	Haut-parleur	Génére un son audible
5	Broches de connexion	Permet de brancher l'appareil à la base de connexion d'un chargeur de bureau (base de connexion non fournie)
6	Microphone	Intercepte les sons de la voix
7	Connecteur casque/ connecteur chargeur	Permet l'utilisation du casque pour une communication mains-libres ou l'utilisation d'un adaptateur CA pour recharger
8	PUSH TOTAL	Appuyer pour parler/ Confirme la sélection dans le mode Menu
9	Φ	Augmente le volume/ Sélectionne le canal, CTCSS,Tonalité d'appel, Mic/ niveau VOX dans le mode Menu
10	=	Diminue le volume/ Sélectionne le canal, CTCSS,Tonalité d'appel, Mic/ niveau VOX dans le mode Menu
11	◎	Appuyer pour allumer ou éteindre l'appareil

VUE Arriere

N°.	DESCRIPTION	FONCTION
1	Couvercle du compartment de la batterie	Retirer pour acceder au compartment de la batterie
2	Batterie	Utiliser une batterie rechargeable en lithium 3,7V-720mAh
3		Envoie une sonnerie d'appel aux autres utilisateurs sur la même fréquence

SYMBOLE	FUNCTION
(gros)	Numéro du canal : Choisir entre 8 canaux
(pétit)	Code CTCSS : Régler pour minimiser les problèmes d'interférence
DW	Double surveillance : Contrôle deux canaux en même temps
	Indicateur du niveau de la batterie : Indique l'état de la batterie pendant l'utilisation
	Tonalité d'appel : Appeler un autre utilisateur
	Verrouillage de l'écran à touches : Verrouille l'écran à touches pour éviter une activation accidentelle
	Recherche automatique : L'appareil recherche des canaux ou CTCSS
(€)	VOX : Système d'activation de la voix

Precautions de securite

Respecter les précautions et les avertissements de sécurité suivants lors de l'installation et de l'utilisation de cet appareil.

• Écran à cristaux liquides (LCD) – L'écran à cristaux liquides est en verre et peut se casser si vous le faites tomber ou s'il subit un choc.
• Sources de chaleur - Maintenir l'appareil à l'écart des sources de chaleur, telles que les radiateurs, les cuisinières et d'autres sources de chaleur. Eau et humidité - Ne pas utiliser l'appareil dans ou près de l'eau ou dans des zones humides, telles que les salles de bain.

Prendre SOIN de votre appareil

Veuillez suivre les consignes suivantes pour profiter de tous les avantages de ce produit :

• Nettoyage – Utiliser un chiffon humide. Ne pas utiliser de décapant, de benzène, de diluant ou d'aérosol.
• Réparation - N'essayez pas de réparer l'appareil ou de modifier la circuiterie vous-même. Veuillez contacter votre revendeur ou un réparateur qualifié si le produit nécessite une réparation. Utilisez uniquement les pièces de rechange recommandées par le fabricant.
• Ne pas érafler l'écran LCD avec des objets durs, il pourrait être endommagé.

Attention

• Afin d'éviter des risques de blessure, n'essayez pas de charger une batterie non rechargeable. Veillez éteindre l'appareil lors du chargement. Remplacer la batterie avec une batterie identique ou de type équivalent, recommandée par le fabricant. Veillez jeter les batteries usagées de façon à ne pas nuir à l'environnement, en conformité avec la législation applicable.
• Prenez des précautions supplémentaires sur la batterie dans la section « Alimentation » du manuel de l'utilisateur.
• Ne pas jeter ce produit dans les containers municipaux non adaptés. Veuillez effectuer le tri de ces ordures pour un traitementadapté si nécessaire.
• Ne pas placer l'appareil auprès d'une flamme (comme des bougies allumées).
• Afin de réduire les risques de chocs électriques, n'exposez pas l'appareil à la pluie ou à l'humidité.

Pour insérer la batterie :

1. Ouvrez le couvercle du compartiment de la batterie.
2. Insérez la batterie en lithium dans le compartiment, en respectant les symboles de polarité (+ et -).
3. Refermer le couvercle et remettre en place (vous devez entendre un clic).

MISE EN GARDE: Le fait de placer la batterie de façon incorrecte pourrait créer une explosion. Assurez-vous toujours que le talkie-walkie est éteint avant d'insérer ou de changer la batterie. Remplacez uniquement avec une batterie identique ou de type équivalent. Utilisez l'appareil uniquement avec une batterie rechargeable en lithium 3,7V 720mAh. Contactez votre revendeur pour plus d'informations.

REMARQUE: Le talkie-walkie clignotera pour vous indiquer que le niveau de la batterie est faible.

Pour charger la batterie en utilisant l'adaptateur AC :

Charger la batterie pendant 12 heures de suite avant la première utilisation. Ensuite, cela prendra 3 heures maximum pour recharger. Le rétroéclairage de l'écran LCD s'allumera pendant le chargement.

L'indicateur DEL s'allumera lorsque la batterie sera entièrement rechargée.

Remarque:

1. Afin de maintenir la durée de vie de votre batterie de votre talkiewalkie, il est recommandé de ne la recharger uniquement lorsque cela est nécessaire. Le fait de recharger trop souvent la batterie réduira sa performance.
2. Pour obtenir un fonctionnement optimal, assurez-vous que l'appareil soit éteint avant de le recharger.
3. Retirez la batterie avant de ranger votre appareil pendant une longue période.

Pour allumer ou éteindre l'appareil :

Appuyez sur jusqu'à ce que vous entendiez un bip et que l'affichage de l'écran apparaisse ou disparaisse.

Pour régler le niveau du volume :

Utilisez le pour augmenter ou diminuer le volume.

Reinitialiser

Pour réinitialiser l'appareil :

Retirer la batterie pendant deux minutes puis l'insérer à nouveau.

Pour PARLER a un autre emetteur-recepteur

Pour une(Meilleuretransmission, parlezàenviron5cmdu micro etattendez unpeu avant de parler une fois que vous avez appuyé sur PUSHTO TALK

Pour parler à un autre émetteur-récepteur :

1. Appuyez longtemps sur Scan pour vérifier si le canal est libre.
2. Appuyez et restez appuyé sur PUSH TO TALK et parlez dans le microphone pour transmettre.

Lorsque vous avez fini, relâchez le bouton. L'émetteur-récepteur exécutera automatiquement les transmissions reçues.

1. Relâchez PUSH TO TALK une fois que vous avez fini de parler pour permettre aux autres talkie-walkies de répondre.

REMARQUE: Vous ne pouvez communiquer uniquement avec un émetteur-récepteur qui est sur le même canal que vous et qui utilise le même code CTCSS que votre émetteur-récepteur.

Pour appeler tous les émetteurs-receveurs connectés au même canal :

Appuyez sur

REMARQUE: La tonalité d'appel sonnera en même temps sur votre appareil et sur l'appareil de la personne réceptrice.

Verrouillage des touches

Afin d’éviter de changer accidentellement le canal et les réglages de l’appareil, vous pouvez verrouiller les touches.

Pour verrouiller ou déverrouiller les touches :

Appuyez sur Menu pendant 1,5 secondes. Apparaît une fois le verrouillage des touches activé.

REMARQUE: Lorsque le verrouillage est activé, vous pouvez quand même utiliser les touches PUSH TO TALK et

Pour accéder aux options du menu et modifier les réglages :

1. Appuyez sur Menu. L'émetteur-récepteur fera ensuite défiler les réglages configurables suivants:

SYMBOLE	REGLAGE	DESCRIPTION
(gros)	Canal	Sélectionne le canal pour la transmission
(pétit)	CTCSS	Sélectionne un code CTCSS pour le canal choisi
	Tonalité d'appoint	Sélectionne 1 des 10 tonalités d'appoint
	VOX	Permet / Arrête une transmission activée par la voix (0-3) ; sélectionne le temps de latence de la transmission (1-5)
DW	Double surveillance	Contrôle deux canaux en même temps

1. Utiliser + et pour sélectionner les réglages.
2. Appuyer sur Menu pour confirmer et accéder au réglage suivant ou appuyer sur PUSH TO TALK pour confirmer les modifications et quitter les options du menu. Les réglages seront automatiquement confirmés après 5 secondes si aucune touche n'est activée.

Selectionner un CANAL ou CTCSS

L'émetteur et le récepteur doivent être sur le même canal et utiliser le même code CTCSS afin que vous puissiez communiquer avec une autre personne.

Cette caractéristique vous permet d'utiliser une gamme de codes CTCSS utilisée moins fréquemment sur un canal principal afin d'éviter la congestion sur le canal principal et de filtrer les bruits indésirables et les parasites. Il existe 38 codes CTCSS pour chaque canal principal.

Pour sélectionner entre 8 canaux ou 38 codes CTCSS :

1. Appuyez sur Menu une fois (pour le canal) ou deux fois (pour le code CTCSS) jusqu'à ce que le canal correspondant / le numéro du CTCSS commence à clignoter.
2. Appuyez et maintenez enfoncées (+) ou (—) pour modifier le canal ou le code CTCSS.
3. Appuyez sur PUSH TO TALK pour confirmer et quitter le menu. Ou appuyez sur Menu pour confirmer et accéder à l'option du menu suivant.

REMARQUE: Pour communiquer avec d'autres appareils qui ne disposent pas de codes CTCSS, régalez votre appareil sur le même canal et régalez le code CTCSS sur “ 0 ”.

ASTUCE: Avant d'essayer de transmettre sur le canal sélectionné, appuyez sur Scan pour vérifier l'activité sur ce canal. Si quelqu'un est déjà sur le canal sélectionné, essayez un autre canal libre. Pour modifier le canal de base, dans le mode menu, appuyez sur ou pour accéder au numéro du canal suivant le plus élevé ou le plus bas.

Tonalite d'appel

Pour signifier à d'autres talkie-walkies que vous pouvez communiquer avec eux, demandez-leur de se régler sur le même canal que vous : vous pouvez transmettre une tonalité d'appel pour les prévenir en amont.

Pour modifier la tonalité d'appel :

1. Appuyez trois fois sur Menu jusqu'à ce que le nombre commence à clignoter.
2. Appuyez et maintenez enfoncée la touche (4) pour modifier la tonalité.
3. Appuyez sur PUSH TO TALK pour confirmer et quitter le menu. Ou appuyez sur Menu pour confirmer et accéder à l'option du menu suivant.

REMARQUE: Pour appeler un autre appareil, appuyez sur . La tonalité d'appel sélectionnée sonnera de votre appareil et de l'appareil de la personne réceptrice en même temps.

Niveau VOX / temps de latence de la VOIX

La fonction « transmission activée par la voix (VOX) » vous permet d'activer automatiquement la transmission lorsque l'émetteur-récepteur est utilisé avec un micro / casque mains-libres optionnel. Si l'appareil est réglé sur VOX niveau 1, 2 ou 3, il détectera et transmettra automatiquement votre voix à travers le canal sélectionné. Le niveau VOX et le temps de latence de la transmission doivent être ajustés en fonction de la force de votre voix et de votre préférence personnelle.

Pour régler un casque :

1. Appuyez et maintenez enfoncée la touche ( ) pour éteindre le talkie-walkie.
2. Branchez le casque
3. Appuyez et maintenez enfoncée la touche pour rallumer le talkie-walkie.

REMARQUE: Ce produit est uniquement compatible avec des casques d'Oregon Scientific, veillez consulter votre revendeur local pour de plus amples informations.

Pour régler le niveau VOX :

1. Appuyez quatre fois sur Menu jusqu'à ce que le nombre commence à clignoter.
2. Appuyez et maintenez enfoncées + ou - pour modifier le niveau VOX.
3. Appuyez sur PUSHTALK pour confirmer et quitter le menu. Ou appuyez sur Menu pour confirmer et accéder à l'option du menu suivant.

SYMBOLES LCD	DESCRIPTION
0	VOX désactivé
3	Uniquement les voix qui portent et qui sont audibles sont transmises (utile pour les environnements bruyants).
2	Sensibilité normale – réglage idéal pour la transmission activée par la voix.
1	Sensibilité élevée – détecte et transmet tous les sons (y compris les bruits de fond).

Une fois que le niveau VOX est activé, vous pouvez régler un temps de latence qui maintient la transmission de l'appareil de 1 à 5 secondes après avoir fini de parler (niveau 1 = 1 seconde et niveau 5 = 5 secondes).

Pour régler le temps de latence :

1. Appuyez cinq fois sur Menu jusqu'à ce que le nombre commence à clignoter.
2. Suivez les étapes 2-3 ci-dessus.

Avec le bip Roger, la personne réceptrice entend un bip lorsqu'un message a été transmis. Ceci évite les situations où les messages sont interrompus pendant la transmission.

Pour activer / désactiver le bip roger :

Appuyez et maintenez enfoncée la touche, puis appuyez sur ◎ pour allumer l'appareil.

DOUBLE surveillance (DW)

L'option « double surveillance » vous permet de régler plus d'un canal en même temps.

Pour régler la double surveillance :

1. Appuyez six fois sur Menu jusqu'à ce que "DW" apparaisse et que le numéro du canal commence à clignoter.
2. Appuyez et maintenez enfoncées ou pour sélectionner un canal de surveillance (1-8).
3. Appuyez sur PUSH TO TALK pour confirmer et quitter le menu. Ou appuyez sur Menu pour confirmer et accéder à l'option du menu suivante. Une fois réglé, l'afficheur alternera entre 2 canaux ouverts et l'appareil sera capable de recevoir des transmissions issues de 2 canaux (voiture canal existant et le canal réglé en DW).

Pour désactiver la double surveillance :

Suivez les étapes 2-3 ci-dessus et sélectionnez "0" pour l'étape 2.

Chercher un CANAL / CTCSS

Il existe deux configurations lorsque vous avez besoin de chercher un canal / CTCSS :

1. Si vous disposez d'un code CTCSS réglé et que vous pouvez vous assurer que le canal est disponible.
2. Si vous vous trouvez dans un endroit isolé et que le talkie-walkie fonctionne par intermittence.

Pour rechercher automatiquement un canal / CTCSS :

1. Appuyez et maintenez enfoncée la touche Scan, l'appareil passera en mode « contrôle »
2. Appuyez et relâchez la touche (Scan), l'appareil commencera à passer en mode « recherche »
3. Une fois qu'un canal actif est trouvé, l'appareil cessera de chercher. Appuyez sur PUSH TO TALK pour communiquer avec d'autres talkie-walkies sur ce canal ou sur pour recommencer la recherche.

Pour arrêter la recherche automatique :

Appuyez sur . L'appareil retournera sur le canal original réglé avant la recherche.

REMARQUE: Si vous activez une recherche alors que votre code est réglé sur 0, le talkie-walkie vérifiera la présence d'activité sur chaque canal, en dépit du code utilisé sur ce canal. Si vous activez une recherche alors que le code est entre 1 et 38, le talkie-walkie vérifiera uniquement la présence d'activité sur le canal spécifique et les combinaisons du code réglées sur votre talkie-walkie.

Reinitialiser

Pour réinitialiser les réglages par défaut, enlever la batterie et le chargeur et ne pas utiliser l'appareil pendant plusieurs minutes.

Depannage

Voir ci-dessous pour résoudre les problèmes courants. NE PAS essayer d'effectuer des réparations vous-même. Ceci rendrait votre garantie invalide.

PROBLEM	CAUSES POSSIBLES / SOLUTIONS
Impossible d'allumer le talkie-walkie	• Vérifiez que la batterie soit correctement installée et qu'elle soit complètement chargée.
Impossible de communiquer avec d'autres talkies-walkies.	• Vérifiez le canal et le code CTCSS.
Aucune information ne s'affiche sur l'écran à cristaux liquides.	• Réinitialisez en retardant la batterie et le chargeur pendant plusieurs minutes. Ceci réinitialisera les réglages par défaut de l'appareil
La fonction VOX ne fonctionne pas	• Vérifiez que le casque soit correctement branché et qu'il soit compatible avec le talkie-walkie TP391.

Fréquences tolérées pour

le fonctionnement 446,00625 à 446,09375 MHz

Canaux 8

Codes CTCSS 38 codes standard

Type de modulation FM

Microphone Type de condensateur interne / externe

Alimentation électrique 3,7V 720mAh batterie Li-ion

Sensibilité <= -119 dBm

Parasites sonores Auto

Niveaux VOX 3

Tonalités d'appel 10

Alimentation de sortie audio 125mW

Signal RX pour mesurer

l'intensité du bruit >43dB

Alimentation de sortie TX RF 500 mW @ 4,5VCC

Dimension (H x L x P) 120 x 42 x 20 mm

Poids (sans la batterie) 70 grammes

A PROPOS d'Oregon Scientific

En consultant notre site internet (www.oregonscientific.fr), vous pourrez obtenir des informations sur les produits Oregon Scientific : photo numérique ; lecteurs MP3 ; produits électroniques éducatifs ; réveils ; sport et bien-être ; stations météo ; téléphonie. Le site indique également comment joindre notre service après-vente.

Nous espérons que vous trouverez toutes les informations dont vous avez besoin sur notre site, néanmoins, si vous souhaitez contacter le service client Oregon Scientific directement, allez sur le site :

ouappelezle949-608-2848auxEtats-Unis.

Pour des demandes internationales, rendez-vous sur le site:

www2.oregonscientific.com/about/international/default.asp.

Declaration de conformite - EU

Par la présente Oregon Scientific déclare que l'appareil TP391 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Une copie signée et datée de la déclaration de conformité est disponible sur demande auprès de notre Service Client.

PAYSCONCERNES RTT&E

Tous les pays Européens, la CH

Suisse et la Norvège
